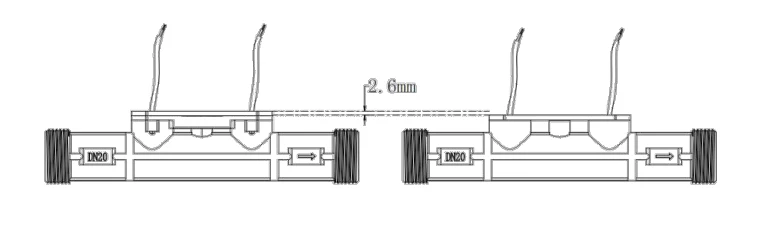

Með transducer bilinu 62mm og hæðaraukningu um aðeins 2,6mm miðað við sjálfstæðar transducer lausnir, er hægt að samþætta þessa einingu óaðfinnanlega inn í meirihluta kínverskra flæðisröra hluta, sem gerir upprunalega vöruforminu kleift að vera óbreytt.

Mælingarreiknirit einingarinnar með mikilli-nákvæmni dregur út vatnsaflsfræðilega eiginleika mismunandi flæðisrörkafla, sem nær fram mælingarafköstum með R800 niðurfellingarhlutfalli. Ennfremur gerir það kleift að framleiða tveggja-punkta kvörðunarferli, sem bætir kvörðunarskilvirkni í um það bil 10 mínútur á metra.

Þessi eining er með mjög samþætta hönnun og inniheldur stærðfræðilega og snjalla hönnun fyrir tæknilega krefjandi þætti úthljóðsvatnsmæla-úthljóðmælingatækni- sem gefur beint út mælingarniðurstöður. Þetta lækkar verulega tæknilega hindrunina fyrir þróun ultrasonic vatnsmæla.

Stærð

Parameter	Min	Týp	Hámark	Eining
Rekstrarspenna	3.2	3.6	4.2	V
Rekstrarstraumur @ 4Hz	19	21	25	μA
Rekstrarstraumur @ 8Hz	29	32	35	μA
Geymslustraumur*	1.5	2	2.5	μA
UART Baud Rate Range	/	9600	/	bps

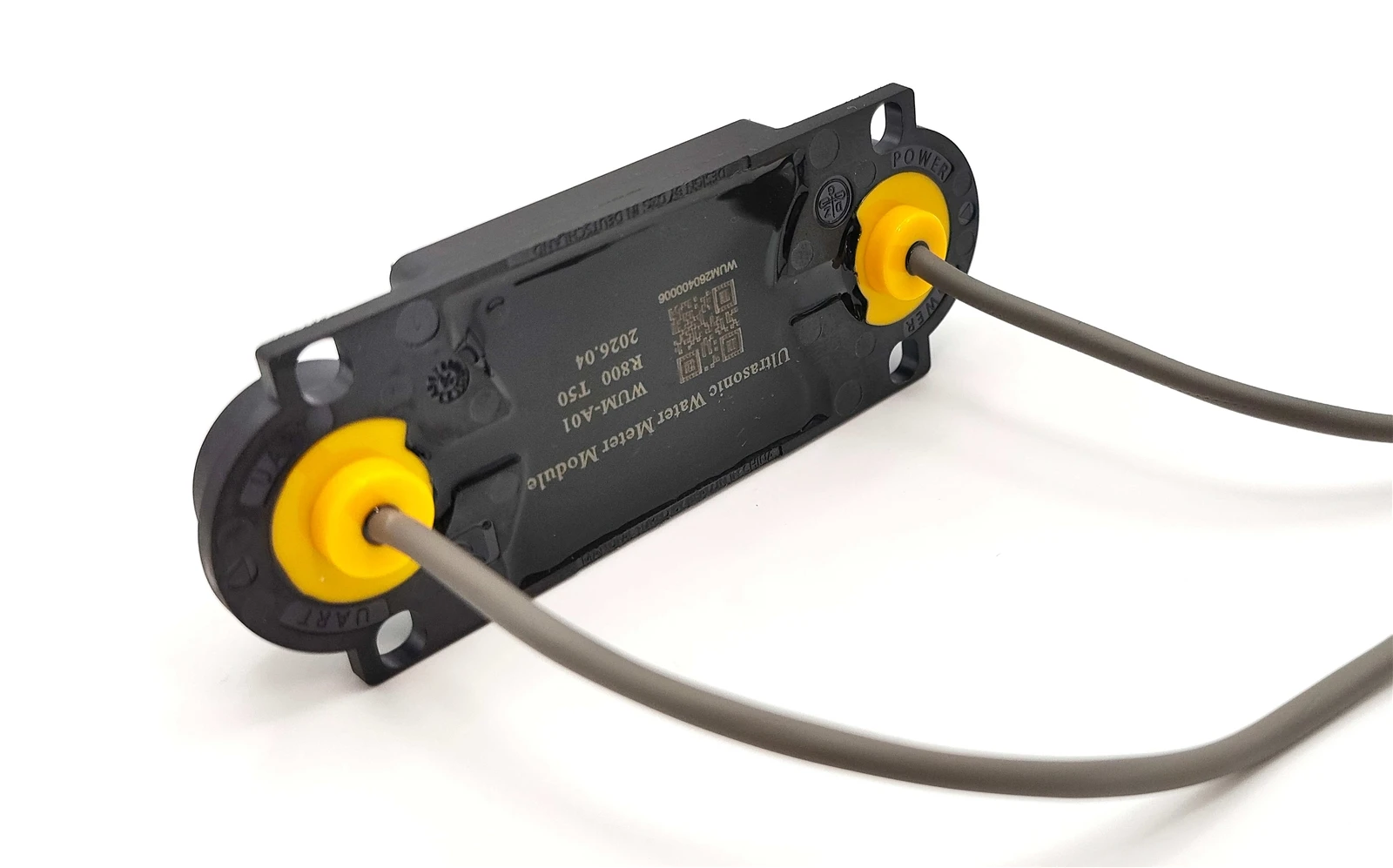

Integrated Ultrasonic Water Meter Module

Tæknilýsing

Vöruheiti	Innbyggt Ultrasonic vatnsmæliseining
Nafnþvermál (mm)	15		20		25
R Q3 / Q1	400	800	400	800	400	800
Q4(m³/h)	3.125		5		7.875
Q3(m³/h)	2.5		4		6.3
Q2(m³/h)	0.01	0.005	0.016	0.008	0.252	0.0126
Q1(m³/h)	0.00625	0.003125	0.01	0.005	0.01575	0.007875
Upphafsrennslishraði (L/H)	1.5	1	2	2	2.5	2.5
Mælingarvilla	Hátt flæðissvæði (Q2 < Q Minna en eða jafnt og Q4): Hámarks leyfileg villa: Minna en eða jafnt og ±2% Lágt flæðissvæði (Q1 minna en eða jafnt og Q < Q2): Hámarks leyfileg villa: Minna en eða jafnt og ±5%
Flæðisstefnugreining	Áfram, afturábak
Loftslags- og vélrænni umhverfisöryggisflokkur	flokkur O
Rafsegulsamhæfi (EMC) flokkur	E2
Húsnæðisefni	PPS (pólýfenýlen súlfíð), svart
Verndarflokkur	IP68 (samfelld dýpt meira en eða jafnt og 16m, Lengd meiri en eða jafnt og 72 klst.)
Rekstrarhitasvið	-25 gráður ~ +70 gráður
Geymsluhitasvið	-40 gráður ~ +85 gráður
Hitaflokkur	T30 / T50 / T70

*Athugið: Fer sjálfkrafa í geymslustillingu eftir meira en 24 klukkustundir í tómu pípuástandi.

Innbyggt Ultrasonic vatnsmæliseiningKostir

Innbyggð transducer hönnun:Einingin inniheldur for-kvarðaða úthljóðsskynjara, sem útilokar flókið val á ytri breytum fyrir viðskiptavini og einfaldar rekjanleikakerfi vörugæða.
Verksmiðjufor-samsvörun og villuleit:Engin þörf fyrir viðskiptavini að skima og para transducera. Einingin hefur farið í gegnum vélbúnaðarsamsvörun og hugbúnaðarvillu áður en hún fór frá verksmiðjunni, sem gerir viðskiptavinum kleift að samþætta núll-þekkingu.
Mikil-áreiðanleiki merkjasending:Með því að nota samþætta tengingarhönnun leysir hún í grundvallaratriðum vandamál sem felast í stakum transducers eins og óáreiðanlegri lóðun á leiðslum, næmi fyrir losun og merkidempun vegna lengdar vírs, sem eykur verulega-truflunargetu.
Greindar reiknirit bætur:Innbyggðir-óþróaðir mjúkir pörunar-, aðlögunar- og sjálf-leiðréttingarreikniritar jafna á kraftmikinn hátt upp fyrir breytileikareiki og breytingar á rekstrarskilyrðum, sem tryggja langtíma-mikinn stöðugleika og áreiðanleikamælingu.
Staðlað viðmót og eindrægni:Þarfnast 4 víra tengingar. Vélrænt viðmót og raflagnaraðferð þess er samhæft við uppsetningarvídd hefðbundinna stakra transducers, styður óaðfinnanlegur burðarvirki fyrir bæði nýja og núverandi viðskiptavini, auðveldar uppfærslur og staðsetningar.
Staðlað raðgagnaviðmót:Veitir UARTserial tengi, sem gefur út á hreinu gagnasniði. Viðmótið er einfalt og auðveldar beina þáttun og samþættingu hýsingarkerfisins.
Alhliða gagnaframleiðsla:Úttaksfæribreytusettið er yfirgripsmikið og nær yfir lykilgögn eins og uppsafnað flæði áfram/aftur, tafarlaust rennsli, vatnshitastig og stöðu eininga (sjá Gagnarammagreining fyrir nánari upplýsingar), uppfyllir ýmsar umsóknarkröfur

Þú gætir haft áhuga á

Fyrir hvaða forrit hentar WUM{{0}A01 ultrasonic vatnsmæliseiningin?

WUM-A01 er hannað fyrir snjalla vatnsmæla, vatnsmælakerfi fyrir íbúðarhúsnæði, veituverkefni í atvinnuskyni og IoT-vatnsstjórnunarlausnir. Fyrirferðarlítil uppbygging hans og samþætt transducer hönnun gera það tilvalið fyrir framleiðendur sem vilja uppfæra hefðbundna vélræna mæla í ultrasonic snjallmæla.

Styður einingin mismunandi rörstærðir?

Já. Einingin styður margar nafnþvermál þar á meðal DN15, DN20 og DN25 stillingar. Það er samhæft við fjölbreytt úrval flæðisröra sem almennt er notað í íbúðar- og atvinnuhúsnæðis vatnsmælaframleiðslu.

Hverjir eru helstu kostir samþættrar transducer hönnunar?

Samþætt transducer uppbygging dregur úr flókinni uppsetningu, bætir merkjastöðugleika og lágmarkar bilanir sem tengjast raflögn. Í samanburði við hefðbundna staka transducers hjálpar það framleiðendum að bæta framleiðslusamkvæmni og draga úr samsetningartíma.

Er einingin hentug fyrir fjöldaframleiðsluverkefni?

Já. WUM-A01 er hannað fyrir stöðuga stóra-framleiðslu. Forkvörðaðir transducrar og verksmiðjukembiforrit draga úr framleiðsluálagi fyrir viðskiptavini, sem gerir það mjög hentugur fyrir OEM og ODM vatnsmælaframleiðendur sem sjá um magnpantanir.

Hvaða samskiptaviðmót notar einingin?

Einingin notar staðlað UART raðviðmót með 9600bps baud hraða, sem gerir auðvelda samþættingu við hýsilkerfi, snjallmælistýringar og IoT samskiptaborð.
