Ef þú vinnur við orkumælingar, kerfissamþættingu eða veiturekstur hefur þú líklega lent íOBIS kóða-en veistu hvers vegna þeir eru „alheimtungumál“ rafmæla?
Stutt fyrirHlutaauðkenningarkerfi, OBIS er alþjóðlegur staðall sem úthlutar sérstakri „kennitölu“ fyrir hvert mæligildi (td heildarorka, spenna, straumur, afl) í rafmagnsmæli. Sama vörumerki eða framleiðanda, kóða eins og1-0:1.8.0viljaalltafþýðir "áfram virka heildarorka" ef mælirinn fylgir OBIS reglum.
Hvers vegna OBIS kóðar skipta máli fyrir starfsemi þína
Fyrir kerfissamþættara og viðhaldsteymi, útilokar OBIS höfuðverk ósamhæfra tækja:
- Lærðu einn staðal, og þú getur tengt/viðhalda mæla fráhvaða birgi sem er
- Dragðu úr kostnaði og flækjum með því að forðast sérsniðna samþættingu fyrir hvert vörumerki
- Gakktu úr skugga um samræmda túlkun gagna á öllu mælinetinu þínu
Sundurliðun: 6-hluta uppbygging OBIS kóða
OBIS kóða fylgir sniðinuA-B:C.D.E.F, þar sem hver hluti hefur ákveðið hlutverk:
| Hluti | Nafn | Skilgreining | Dæmi |
|---|---|---|---|
| A | Miðlungs/orkutegund | Þekkir líkamlega miðilinn (td orka) | 1=Rafmagn; 0=Kæling; 3=Gens |
| B | Mælingarrás | Greinir mismunandi mælipunkta | 0=Samtals; 1=Gjaldskrá 1; 2=Gjaldskrá 2 |
| C | Mælt magn | Líkamlegt gildi sem verið er að mæla | 1=Virkur kraftur; 31=Núverandi; 32=Spennu |
| D | Gagnategund/hamur | Tafarlaust, uppsafnað eða hámarksgildi | 7=Samstundis; 8=Uppsafnað; 6=Hámarkseftirspurn |
| E | Gjaldskrá/Tímabil | Gjaldskrá eða tímahluti | 0=Samtals; 1=Gjaldskrá 1 |
| F | Sögutímabil | Fyrri gagnalotur | 0=Núverandi; 1=Fyrra tímabil |
Notaðu uppbygginguna hér að ofan:
- A=1 (rafmagn) + B=0 (Total) + C=1 (virkt) + D=8 (uppsafnað) + E=0 (samtals) + F=0 (núverandi)
- Niðurstaða:Áfram virka heildarorka(algengasta orkulestur rafmæla).
Hvernig OBIS kóðar birtast á mælum

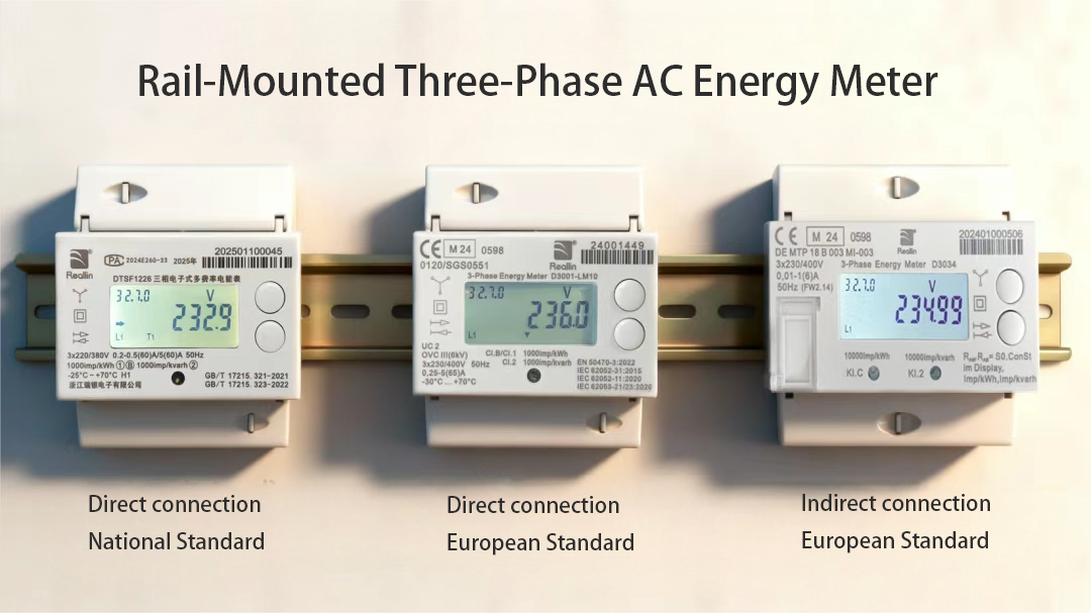

Á LCD-mælaskjám eru OBIS kóðar oft einfaldaðir í aCDE sniði(td "3.2.7.0") til að hjálpa notendum að bera kennsl á gögn fljótt:
Til dæmis: "3.2.7.0"=Tafarlaus spenna í fasa A.
Algengar OBIS kóðar fyrir daglega notkun
Hafðu þessi dæmi við höndina fyrir starfsemi þína:
- 1-0:2.8.0=Snúið virkri heildarorku við
- 1-0:21.7.0=Tafarlaust virkt afl (Phase L1, einingar: W/kW)
- 1-0:32.7.0=Tafarlaus spenna (Phase L1, einingar: V)
- 1-0:31.7.0=Augnabliksstraumur (áfangi L1, einingar: A)
- 1-0:1.7.0=Samstundis virkt afl
Hvort sem þú ert að uppfæra mælinetið þitt eða bilanaleita tæki, þá er að ná tökum á OBIS kóða lykillinn að óaðfinnanlegri,-hagkvæmri orkustjórnun.
