Á tímum útbreiddra snjallneta í dag eru rafmagnsmælar ekki lengur bara „afl-mælandi málmkassar“-þeir eru kjarnahnútar raforkugagnasöfnunar og snjallmælaviðmót ásamt samskiptareglum mæla eru lykillinn að því að tryggja að mælar „tali tungumál netsins og sendi gögn nákvæmlega“. Í þessari grein er sundurliðað alþjóðlegt almennt mælaviðmót, Modbus-RTU samskiptareglur og hvers vegna RS485 er besti kosturinn fyrir mælasamskipti.
„Gagnaflutningsskyldur“ fyrir mæla
Sem burðarás í rafmagnsmælabúnaði verða mælar ekki aðeins að skrá orkunotkun nákvæmlega heldur einnig að skila gögnum á áreiðanlegan hátt til fjarlægra mælalestrarkerfa og aflvöktunarkerfa-líkt og pakki þarf bæði „afhendingarleið“ og „aðfangareglur“. RS485 viðmót mælis er „líkamleg leið“ fyrir gögn, en Modbus samskiptareglur eru „stafrænu reglurnar“ fyrir samskipti.
Ef viðmót eru eins og „borgir“ eru samskiptareglur „tungumálin sem töluð eru þar“: aðeins þegar báðir aðilar nota sama mæliviðmót og samskiptareglur er hægt að auðkenna og flokka gögn rétt. Á heimsvísu hafa mæliviðmót og samskiptareglur runnið saman í almenna staðla, þar sem RS485 fyrir snjallmæla er leiðandi í innleiðingu, og samskiptareglum skipt á milli "alhliða iðnaðar" og "afls-sértækra" flokka.
Alþjóðlegt almennt metraviðmót: hvers vegna RS485 er „Go-To Choice“
Viðmótshönnun mælis verður að halda jafnvægi á stöðugleika, gegn-truflunum, kostnaði og eindrægni. Hnattræn snjallmælaviðmót nútímans falla í nokkra flokka og RS485 tengi eru yfir 70% af uppfærslum-sem gerir þau að óumdeildum „ráðandi valkosti“.
RS485 tengi: „Alhliða rásin“ fyrir mæla
RS485 er mest notaða mælaviðmótið á heimsvísu,-sérstaklega í Kína, þar sem það er vinsælasta hlerunarviðmótið fyrir snjallmæla og nær yfir 90% af íbúðar- og iðnaðarmælum.
Kjarni kostir þess passa fullkomlega við miðlægt mælalestrakerfi:
- Löng sendingarfjarlægð: Notar mismunadrif til að ná allt að 1200 metrum, þekur auðveldlega metraklasa í heilum íbúðarhúsum eða stórum verksmiðjum.
- Sterk andstæðingur-truflana: Standast rafsegultruflanir og-algengar truflanir í raforkukerfum, sem tryggir stöðuga gagnasendingu mælis jafnvel í flóknu rafmagnsumhverfi.
- Samhæfni við fjöl-tæki: Einn strætisvagn tengir allt að 128 metra (marg-fallgeta), sem dregur verulega úr raflagnakostnaði fyrir snjallnet mælalestrarkerfi.
- Kostnaður-hagkvæmur: Þroskuð tækni og lágur vélbúnaðarkostnaður gerir það tilvalið feða stórum-mælauppfærslum.
Þessir eiginleikar gera RS485 að „besta lausninnifyrir mælingar í íbúðarsamfélagi og gagnasöfnun iðnaðarmæla"-fyrir t.dtd getur ein RS485 rúta safnað gögnum úr tugum metra í íbúðarhúsi.
Aðrar viðmótstegundir mæla
Fyrir utan RS485 nota mælar önnur viðmót fyrir sessþarfir:
- Innrautt (IrDA): „Sveigjanlegt val fyrirmælir á stuttum-drægum," venjulega mótað innrautt viðmót sem notað er fyrir -handfesta tæki á staðnumlesa eins-metragögneða stilla stillingar (td starfsfólk fasteigna sem notar útstöð til að safna gögnum á staðnum).
- Ethernet (RJ45): „Hátt-hraðarásin“ fyrir snjallnet, aðeins innifalin íhágæða-afmagnsmælir í netkerfi. Það styður TCP/IP, tengist beint við staðarnet og gerir millisekúndna-há-hraðasendingu kleift-tilvalið fyrirvöktunarkerfi iðnaðarorkumeð ströngum-rauntímakröfum.
- Þráðlaus tengi: Lausnir fyrir uppsetningu fjarmæla (fjarlægir/dreifðir staðir):
ATH-IoT/LoRa:Lítið-afl, breitt-umfang og net-óháð; rafhlöðuknúnar-einingar virka í mörg ár, fullkomnar fyrir snjallmæla í dreifbýli eða götuljósamæla (dreifð, -erfitt-aðlögunarsvæði).
Wi-Fi:Hröð sending en mikil orkunotkun, hentugur fyrir mæla fyrir atvinnuhúsnæði (stöðugt afl, stutt-drægi).
4G:Nýtir farsímakerfi fyrir víðtæka útbreiðslu og-rauntíma fjarmælalestur, tilvalið fyrir dreifða úthverfamæla.
- Veggviðmót:
RS232: Takmörkuð við 15-metrapunkt-til-punkt sending; að mestu skipt út fyrir RS485, aðeins notað fyrireldri kembiforrit.
USB: Fyrirstaðbundinn gagnaútflutningureða stillingar-ekkifyrir fjarlestur.
Alþjóðlegar almennar metrasamskiptareglur: „Almennt tungumál“ gagnaflutninga
Viðmót eru „rásin“ en samskiptareglur eru „tungumálið“-jafnvel með samsvarandi viðmótum, missamandisamskiptareglur mælabreyta gögnum í "kjaftæði." Í dagalþjóðlegar samskiptareglur fyrir snjallmælaskipt í "alhliða iðnaðar" og "afl-sértækar" tegundir.
Industrial Universal Protocols: „Grunntungumálið“ fyrir samhæfni milli-tækja
Þessar samskiptareglur gera mælum kleift að hafa samskipti við iðnaðarbúnað (PLC, eftirlitskerfi), meðModbus siðareglur fjölskyldasem leiðtogi á heimsvísu.
Modbus-RTU: „Gold Partner“ RS485
Modbus-RTU er mest notaða mælasamskiptareglur á heimsvísu-nánast "staðalsamsvörun" fyrir RS485. Þessi pörun heldur yfir 70% af alþjóðlegum fjarskiptamarkaði fyrir mæla.
Helstu kostir þess:
- Einföld uppbygging:Hreinsir gagnarammar auðvelda þáttun mæligagna.
- Opinn-uppspretta og ókeypis:Engin leyfisgjöld; studd af öllum mælalesturstækjum, PLC og vöktunarkerfum.
- Hár eindrægni:Virkar með næstum öllum RS485 búnum innlendum eða innfluttum snjallmælum.
- Fínstillt fyrir miðlungs-lágan hraða:Fullkomið fyrir orkunotkunargagnasöfnun eða færibreyturlestur (engin sóun á bandbreidd).
Til dæmis nota miðlæg mælalestrarkerfi fyrir heimili "RS485 bus + Modbus-RTU" til að safna gögnum frá tugum mæla í gegnum eina línu.
Modbus-TCP: „Hátt-tungumálið“ fyrir Ethernet-mæla
Þetta Ethernet-samhæfa Modbus afbrigði vinnur með RJ45 viðmótum og TCP/IP, sem gerir há-hraða sendingu-mjög mikilvæg fyrir snjallnets-rauntíma eftirlitskerfi sem þurfa millisekúndna-mælisgögn.
Power-Specific Protocols: "Sérhæfð tungumál" fyrir mæla
Iðnaðarsamskiptareglur skara fram úr í algildi, en aflsviðsmyndir hafa einstakar þarfir (innheimtu, atburðaskráning), svo svæði hafa þróað raforku-sértækar mælisamskiptareglur:
-
DL/T 645 & DL/T 698: Lögboðnar staðlar Kína
Þessir landsstaðlar eru nauðsynlegir fyrir innlenda snjallmæla, hannaða fyrir „rafmagnsmælingu,“ „kostnaðareftirlit“ og „atburðaskráningu“.
Þær eru sérsniðnar að kínverskum raforkustarfsemi (td flokkaðri verðlagningu, frestun á fyrirframgreiðslu, bilanaviðvaranir) og oft pöruð við RS485 + Modbus-RTU: mælar nota DL/T 645 innbyrðis fyrir rafmagnsverkefni, hafa síðan samskipti við mælalestrarkerfi í gegnum Modbus-RTU.
-
IEC 62056: „Opin bókun“ Evrópu
Þessi evrópski staðall, sem einnig er kallaður „DLMS/COSEM“, setur hreinskilni í forgang-hann styður mörg viðmót (RS485, innrautt, Ethernet) og vinnur með fjölbreyttum tegundum/tegundum mæla, sem gerir hann tilvalinn fyrir-samskipti við raforkuverkefni yfir landamæri (td evrópska-netgagnasamnýtingu).
-
M-BUS: „Network Protocol“ fyrir fjöl-metrakerfi
M-BUS netkerfi vatns-, rafmagns- og hitamæla, sem styðja 1000-metra sendingu. Pöruð við RS485 knýr það „samþætt margra metra samþætt leskerfi í samfélaginu“ (td starfsfólk fasteigna safnar rafmagns-/vatnsgögnum í gegnum eitt kerfi).
-
IEC 61850: „High-End Protocol“ fyrir snjallnet
Algerlega snjallnetsamskiptareglur fyrir aðveitustöðvar og há-spennumæla, það gerir „raun-rauntíma há-magnsgagnasendingu kleift“ og „tæki-til-sjálfvirkni tækis“-td getur bilaður aðveitustöðvarmælir sjálfkrafa-varað stjórnstöðinni við{618 í framtíðinni í gegnum IEC "50" í framtíðinni{618} samskiptastefnu" fyrir hágæða snjallmæla.
Þráðlausar-Sérstakar samskiptareglur: „Exclusive Languages“ fyrir fjarmæla
Þráðlausir mælar nota sérstakar samskiptareglur:
- MQTT: Létt IoT samskiptaregla fyrir NB-IoT/LoRa; lítið-afl og fyrirferðarlítið, fullkomið fyrirfjarlægur mælalestur(rafhlöðuknúnar-einingar).
- 4G samskiptareglur: Nýtir farsíma TCP/UDP fyrir mikla-afköst, rauntíma-sendingu-tilvalin fyrirafskekkt svæði snjallmælartil að hlaða upp gögnum í beinni.
UTP Meter tengi og samskiptareglur: Almennar lausnir í reynd

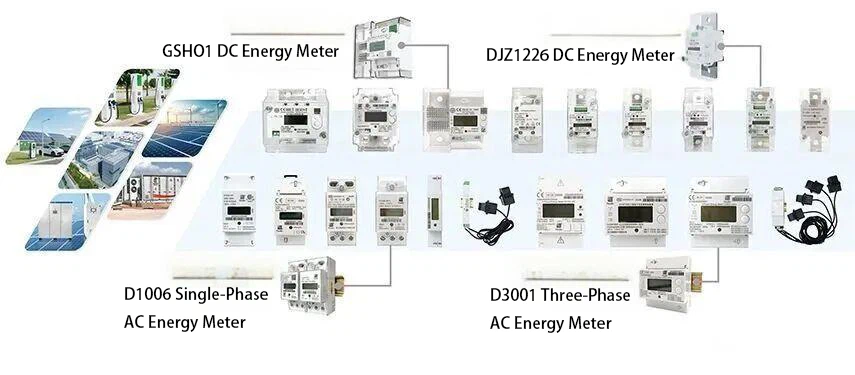

Sem innlendur mælaframleiðandi samræmast viðmót/samskiptareglur UTP alþjóðlegum snjallmælastöðlum:
RS485 sem kjarnaviðmót: Þroskinn, áreiðanleiki og lítill kostnaður gerir það að sjálfgefnu fyrir snjallmæla UTP með snúru.
Atburðarás-sérsniðnar samskiptareglur:
- Innlendir AC mælar: DL/T 645/698 (auk Modbus-RTU) fyririnnlenda raforkurekstur.
- Innlendir DC mælar (innbyggður shunt): DL/T 645/698 (nánast allir styðja Modbus-RTU).
- Erlendir DC mælar (innbyggður shunt): SLIP siðareglur (aðlagað að erlendumnetumhverfi).
- Erlendir AC mælar: Modbus-RTU (samhæft viðalþjóðlegir alhliða samskiptastaðlar fyrir mæla).
Yfirburðir RS485 + Modbus-RTU
Alþjóðleg uppsetning snjallmæla í dag er RS485 + Modbus-RTU-„stöðugleiki, lítill kostnaður og mikill samhæfni“ þessarar pörunar gefur henni yfir 70% af heimsmarkaði, án þess að- sé skipt út til skamms tíma í lágspennumælisviðum íbúða eða iðnaðar.
Framtíðarstraumar munu „tvískipt-spora“:
- Þráðlaus átt: RS485 + Modbus-RTU/IEC 62056 er áfram ráðandi fyrir hefðbundinn miðlægan lestur og iðnaðarvöktun.
- Þráðlaus stefna:ATHUGIÐ-IoT/LoRa + MQTT eða 4G eru að hækka sem besti kosturinn fyrir afskekkt svæðismæla og nýja samfélagsmæla, sem knýr upp „þráðlausar, greindar“ mælauppfærslur.
Frá viðmótum til samskiptareglna þróast samskipti mæla í kringum „áreiðanleika, skilvirkni og litlum tilkostnaði“-þessar litlu tæknilegu upplýsingar eru burðarás stöðugrar raforkukerfisreksturs og nákvæmrar gagnaflutnings.
